Cangilones Tapco para elevación de granos

Selección y reposición para norias y elevadores de granos. Modelos, materiales y perforaciones según las condiciones de trabajo de tu planta.

Ver modelos y medidas

Cangilón Tapco CC-XD de polietileno, con labio reforzado y paredes de mayor espesor — CC-XD · Xtreme DutyPolietileno de alta densidad

Familias para elevación de granos

Cangilones Tapco

Series en polietileno de alta densidad, con dimensiones y capacidad tabuladas por modelo.

Ficha técnica Tapco Calcular elevación en GranoLab

Medidas y capacidades · CC-HD · Heavy Duty22 modelos · Polietileno de alta densidad

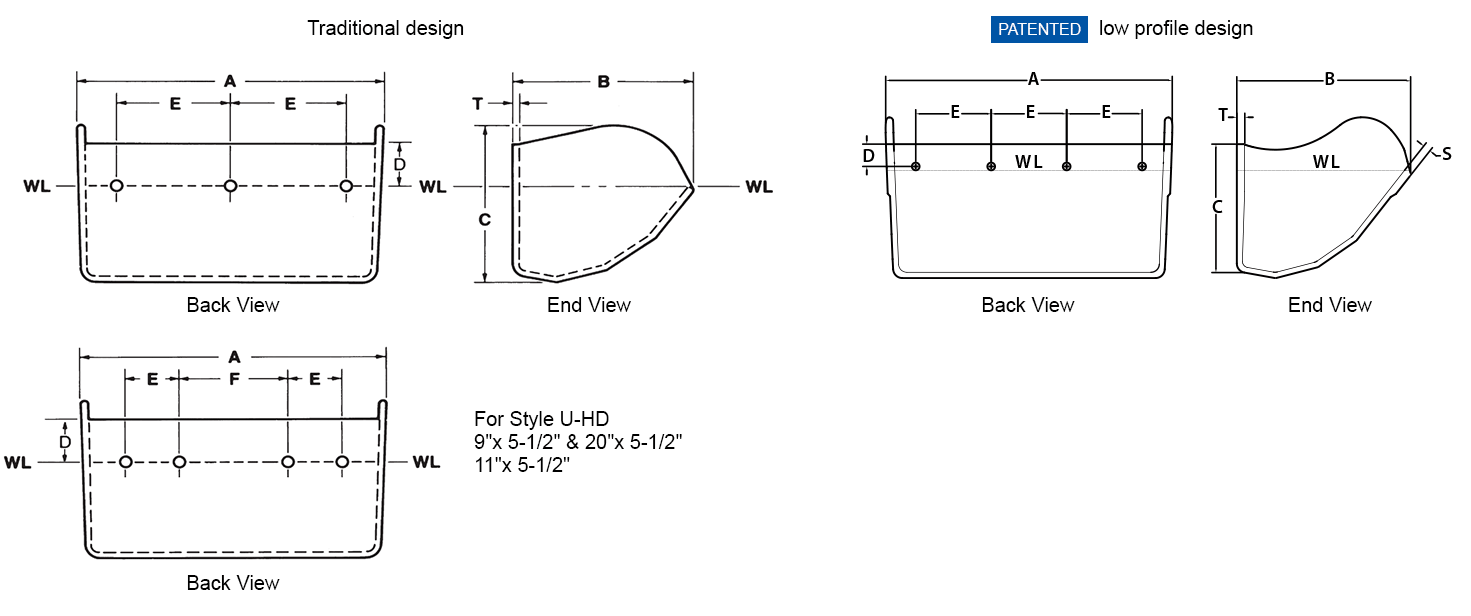

Esquema dimensional de referencia Tapco CC-HD · Heavy Duty: ancho A, proyección B y profundidad C — A: ancho · B: proyección · C: profundidad. La lámina incluye diseños Traditional, Low Profile y montaje U-HD; la configuración depende del modelo.

CC-HD · Heavy Duty. Medidas nominales en pulgadas; dimensiones y paso en milímetros; volumen en litros y peso en kilogramos.
Modelo nominal (″)	Ancho real A	Proyección B	Profundidad C	Volumen tabulado (WL + 10%)	Paso mínimo	Paso de referencia	Peso	Aplicación
CC-HD 3 × 2	82,55 mm	63,5 mm	52,39 mm	0,11 L	76,2 mm	101,6 mm	0,06 kg	Selección general preliminar
CC-HD 4 × 3	107,95 mm	88,9 mm	77,79 mm	0,3 L	101,6 mm	127 mm	0,12 kg	Selección general preliminar
CC-HD 5 × 4	133,35 mm	114,3 mm	103,19 mm	0,65 L	127 mm	152,4 mm	0,21 kg	Selección general preliminar
CC-HD 6 × 4	158,75 mm	114,3 mm	103,19 mm	0,78 L	127 mm	152,4 mm	0,24 kg	Selección general preliminar
CC-HD 7 × 4	184,15 mm	114,3 mm	103,19 mm	0,9 L	127 mm	152,4 mm	0,27 kg	Selección general preliminar
CC-HD 6 × 5	160,34 mm	139,7 mm	128,59 mm	1,23 L	152,4 mm	177,8 mm	0,36 kg	Selección general preliminar
CC-HD 7 × 5	185,74 mm	139,7 mm	128,59 mm	1,37 L	152,4 mm	177,8 mm	0,44 kg	Selección general preliminar
CC-HD 8 × 5	211,14 mm	139,7 mm	128,59 mm	1,54 L	152,4 mm	177,8 mm	0,5 kg	Selección general preliminar
CC-HD 9 × 5	236,54 mm	139,7 mm	128,59 mm	1,76 L	152,4 mm	177,8 mm	0,46 kg	Selección general preliminar
CC-HD 10 × 5	261,94 mm	139,7 mm	128,59 mm	2,05 L	152,4 mm	177,8 mm	0,56 kg	Selección general preliminar
CC-HD 11 × 5	287,34 mm	139,7 mm	128,59 mm	2,29 L	152,4 mm	177,8 mm	0,58 kg	Selección general preliminar
CC-HD 12 × 5	312,74 mm	139,7 mm	128,59 mm	2,58 L	152,4 mm	177,8 mm	0,61 kg	Selección general preliminar
CC-HD 9 × 6	236,54 mm	168,27 mm	153,99 mm	2,45 L	177,8 mm	203,2 mm	0,66 kg	Selección general preliminar
CC-HD 10 × 6	261,94 mm	168,27 mm	153,99 mm	2,71 L	177,8 mm	203,2 mm	0,71 kg	Selección general preliminar
CC-HD 11 × 6	287,34 mm	168,27 mm	153,99 mm	3,13 L	177,8 mm	203,2 mm	0,77 kg	Selección general preliminar
CC-HD 12 × 6	312,74 mm	168,27 mm	153,99 mm	3,34 L	177,8 mm	203,2 mm	0,8 kg	Selección general preliminar
CC-HD 14 × 6	352,42 mm	168,27 mm	149,23 mm	3,57 L	177,8 mm	203,2 mm	0,9 kg	Aplicación específica: diseñado para elevadores Hunter Mfg. Grizzly; verificar compatibilidad antes de usarlo en otro equipo.
CC-HD 18 × 7	468,31 mm	196,85 mm	179,39 mm	7,15 L	203,2 mm	228,6 mm	1,81 kg	Selección general preliminar
CC-HD 20 × 7	519,11 mm	196,85 mm	179,39 mm	7,81 L	203,2 mm	228,6 mm	2,04 kg	Selección general preliminar
CC-HD 11 × 8	290,51 mm	222,25 mm	177,8 mm	5,87 L	228,6 mm	254 mm	1,36 kg	Selección general preliminar
CC-HD 13 × 8	341,31 mm	222,25 mm	177,8 mm	7,03 L	228,6 mm	254 mm	1,44 kg	Selección general preliminar
CC-HD 15 × 8	392,11 mm	222,25 mm	177,8 mm	8,27 L	228,6 mm	254 mm	1,69 kg	Selección general preliminar

Volumen y paso. WL corresponde al nivel de agua. El volumen WL + 10% no equivale al caudal del elevador. En las series CC, el paso de referencia de Rontil es la proyección nominal + 2″; no es el paso mínimo indicado por Tapco.

Montaje. La banda debe sobresalir entre 1″ y 2″ por lado. En montajes de varias filas, dejar al menos ½″ entre cangilones. La selección de la banda también depende del peso de los cangilones, la tensión de trabajo, el empalme, las perforaciones y el tambor. En CC-XD, revisar además los bulones y la potencia disponible.

Materiales

Un material para cada condición de trabajo

La abrasión, la temperatura y el producto transportado definen la elección. Estas son las alternativas de la serie CC-HD.

Polietileno de alta densidad

Ligero y flexible, para granos, semillas y otros productos de libre flujo.

Ficha del material

Nylon

Mayor rigidez y resistencia a la abrasión. Admite temperaturas más altas que el polietileno.

Ficha del material

Uretano

Flexible y resistente al desgaste, para productos abrasivos y alimentos peletizados o extruidos.

Ficha del material

Cotizá la reposición de tu elevador

Indicanos el modelo o las medidas, el material que transportás y la cantidad. Para comprobar el montaje, necesitamos el ancho de banda y la distancia entre perforaciones.

Consultá también por bulones, tuercas, arandelas y componentes para elevadores. Disponibilidad y plazo a confirmar en la cotización.
